Nowoczesne podejście do przewijania i nawijania materiałów – właśnie to umożliwiła ręczna krążkarka K3, która powstała w odpowiedzi na indywidualne potrzeby klienta.
W marcu zrealizowaliśmy projekt, którego celem było opracowanie rozwiązania do precyzyjnego i efektywnego przewijania drutu odgromowego oraz rur freonowych. Urządzenie zostało zaprojektowane do precyzyjnego przewijania drutu odgromowego oraz rur freonowych, z naciskiem na prostotę obsługi, niezawodność i elastyczność. Jednym z kluczowych wymagań było estetyczne układanie przewiniętych wiązek. W przypadku rur freonowych istotna była również kompaktowość gotowych zwojów, by łatwo zmieściły się w opakowaniach i zachowywały odpowiednie gabaryty. Tak powstała krążkarka K3, zaprojektowana i wykonana przez nas od podstaw. K3 zwiększa efektywność i porządkuje pracę.
Krążkarka K3 – budowa, funkcje i kluczowe cechy
Zaczęliśmy od wnikliwej analizy oczekiwań klienta. Jego głównym wyzwaniem było sprawne przewijanie materiałów dostarczanych w dużych wiązkach na mniejsze odcinki. Do tej pory odcinki mierzono i zwijano ręcznie co wpływało na efektywność i jakość produkcji. Efektem naszej pracy jest ręczna krążkarka K3 została zaprojektowana z myślą o maksymalnej ergonomii użytkowania i wszechstronności. Konstrukcja zbudowanej krążkarki została pomalowana proszkowo, natomiast elementy wykonawcze zostały ocynkowane. Jej mobilna konstrukcja, wyposażona w koła skrętne z hamulcem, umożliwia łatwe przemieszczanie w obrębie zakładu, co znacząco ułatwia pracę w różnych miejscach produkcyjnych.
Budowa i działanie

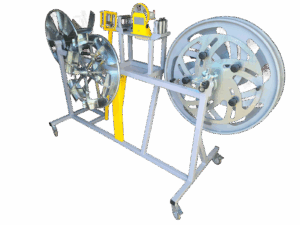

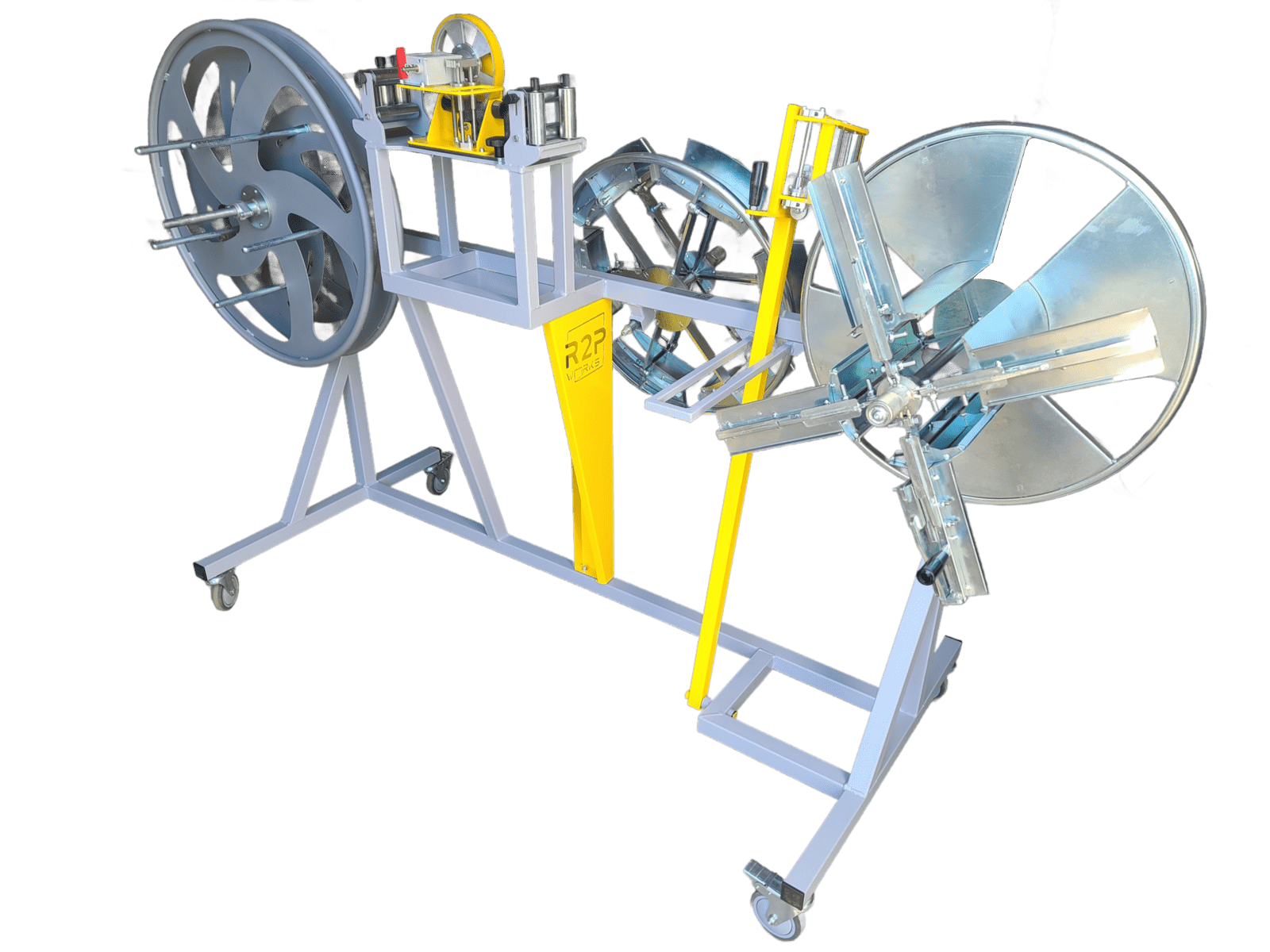

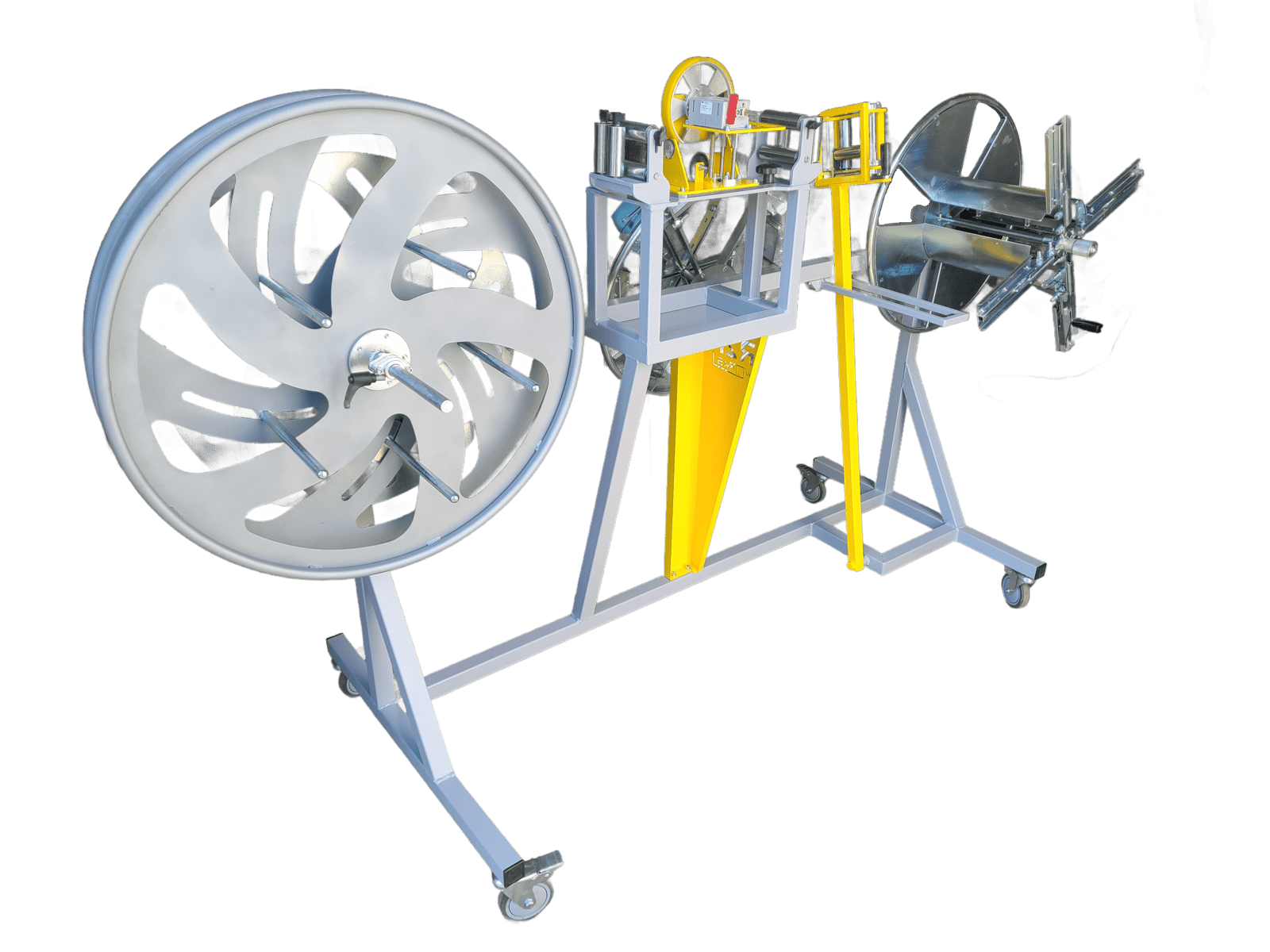

Urządzenie składa się z kilku kluczowych sekcji:
- Odwijak z regulowanym rdzeniem – umożliwia precyzyjne centrowanie materiału oraz jego stabilizację. Płynna regulacja rdzenia pozwala na dopasowanie do różnych średnic materiału.
- Tarcza zamykająca z blokadą w dowolnym położeniu – zapewnia dodatkową stabilizację wiązki w trakcie pracy.
- Rolki wlotowe i wylotowe – gwarantują płynne prowadzenie materiału przez całą maszynę.

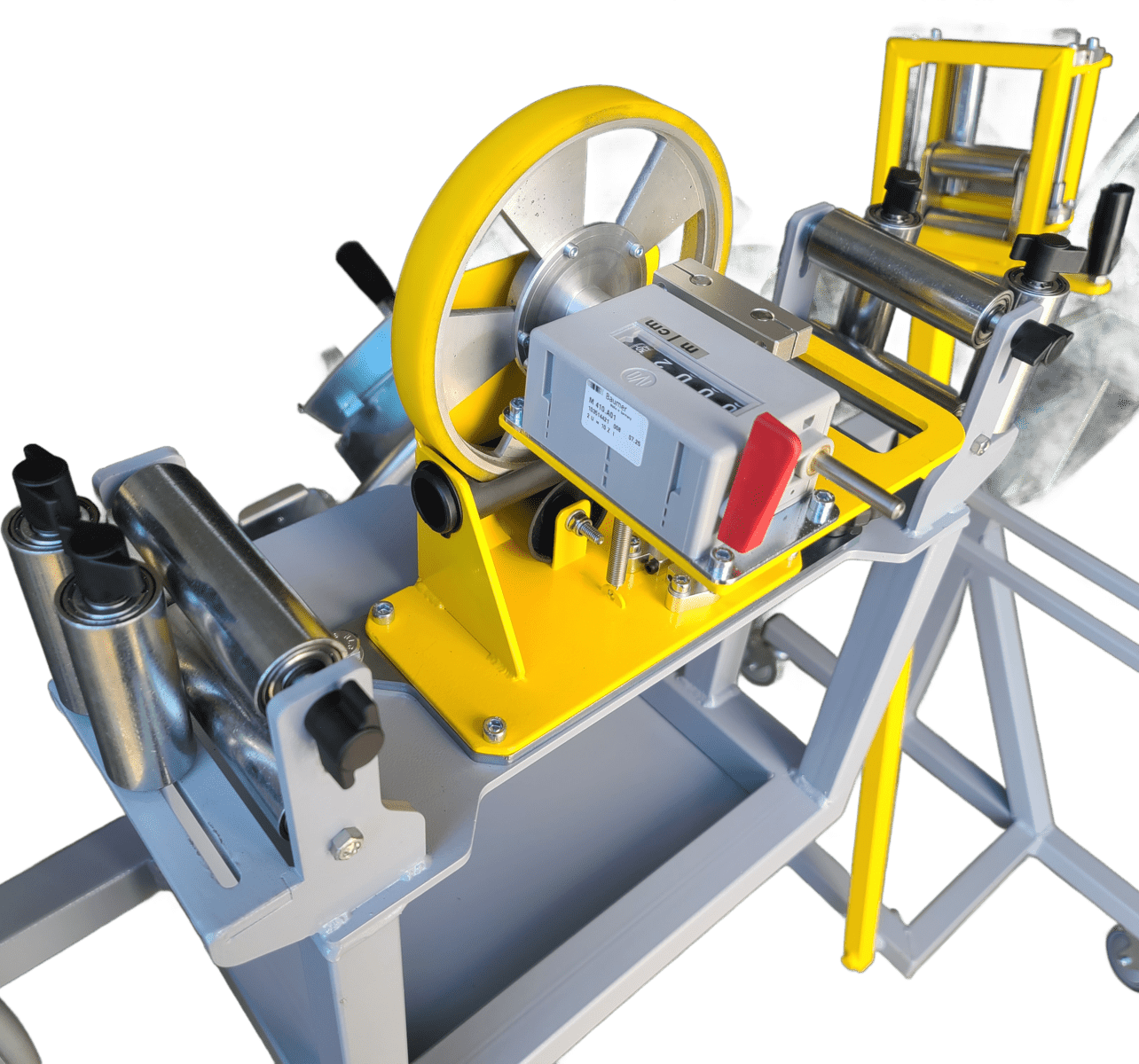

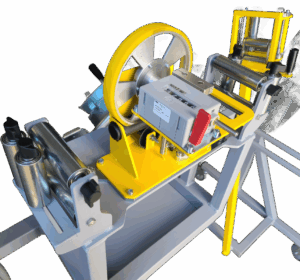

- Zintegrowany licznik długości PM20 z układem rolek – odpowiada za dokładny pomiar przewijanej wiązki, eliminując potrzebę manualnej kontroli.

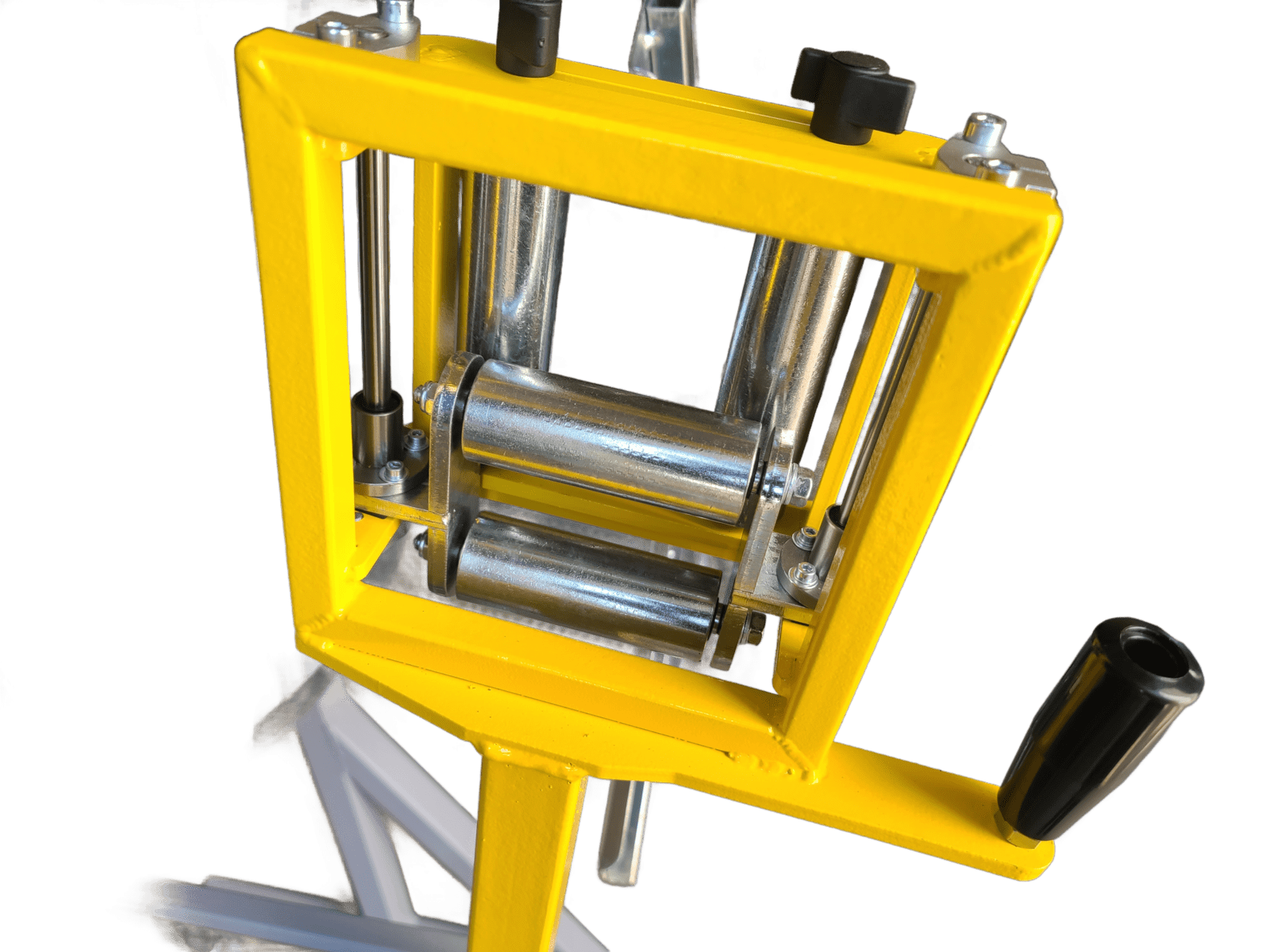

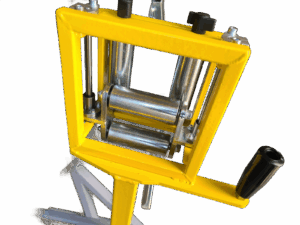

- Układacz z pływającymi rolkami – prowadzi materiał z dużą precyzją i eliminuje błędy ułożenia. Pływające rolki automatycznie dostosowują swoje położenie w zależności od ilości nawiniętego materiału.
- Modułowe, wymienne nawijaki – umożliwiają dostosowanie maszyny do różnych typów materiałów, takich jak drut czy rura freonowa, zwiększając jej funkcjonalność.
- Składana konstrukcja nawijaka szkieletowego – ułatwia szybki demontaż gotowej wiązki.
Instrukcja użytkowania – krok po kroku
Poniżej opisano kroki, które należy wykonać podczas pracy z krążkarką K3. Etapy przedstawiono w sposób przejrzysty, aby lepiej zobrazować niezbędne czynności w procesie przewijania.
- Ustawienie urządzenia na poziomym, stabilnym podłożu i zablokowanie kół. 2. Dostosowanie średnicy rdzenia odwijaka do rozmiaru materiału.
- Montaż materiału i zamocowanie tarczy przedniej za pomocą pokrętła.
- Ustawienie siły hamowania w zależności od rodzaju przewijanego materiału. 5. Usunięcie zabezpieczeń z wiązki (opaski, taśmy).
- Przeprowadzenie materiału przez rolki, licznik i układacz.
- Resetowanie licznika przy dociągnięciu materiału do wskazu Początek i koniec mierzonego materiału.
- Zamocowanie początku materiału na odpowiednim nawijaku.
- Nawijanie materiału do ustalonej długości.
- Zabezpieczenie gotowej wiązki, złożenie nawijaka i zdjęcie materiału.
Cały proces można wykonać samodzielnie w kilka minut, co znacznie skraca czas pracy w porównaniu do ręcznych metod przewijania, czy to na posadzce czy też prowizorycznym bębnie.
Dane techniczne – krążkarka K3
Zaprojektowana i zbudowana przez nas krążkarka posiada następujące wymiary odpowiednio dostosowane do efektywnej realizacji prac przewijania.
|
Parametr |
Wartość |
|
Średnica przewijanych materiałów |
Drut: Ø8 mm, |
|
Wymiary urządzenia |
2330 x 810 x 1430 mm |
|
Masa krążkarki: |
100 kg |
|
Odwijak |
Ø770 mm, rdzeń 280–550 mm, szerokość 230 mm |
|
Nawijak do drutu |
Ø600 mm, rdzeń 500 mm, szerokość 80 mm |
|
Nawijak do rury |
Ø600 mm, rdzeń 220 mm, szerokość 300 mm |
|
Zestaw kołowy z hamulcem |
4 koła Ø100 mm |
Przykład wdrożenia – realne zastosowanie
Klient, dla którego opracowaliśmy ten model, działa w branży klimatyzacji i uziemienia. Jego wyzwaniem było łatwe, dokładne i estetyczne przewijanie rur freonowych oraz drutu odgromowego, które muszą być ułożone w pakiety o określonej długości. Dzięki K3 udało się skrócić czas jednej operacji oraz poprawiła się jakość nawiniętych wiązek.
Możliwości modyfikacji
Nasze urządzenia mogą zostać:
- Doposażone o gilotynę, jeśli klient chce wygodnie odcinać przewinięty materiał
- wyposażone w dodatkowe rolki do ściągania materiału z regałów kablowych – dostępne jako opcjonalne wyposażenie umożliwiające rozszerzenie zakresu prac
- zaprojektowane w wersji stacjonarnej lub mobilnej,
- dopasowane do przewodów, materiałów o innych średnicach i elastyczności,
Możemy również wykonać elektryczne przewijarki:
- uzbrojone w licznik cyfrowy z funkcją zatrzymywania się po określonej długości ● rozszerzone o napęd elektryczny odwijaka dla płynnej regulacji hamowania Jeśli masz nietypowe wymagania – my się ich nie boimy.
